1. IPSec 框架简介
IPSec 通过加密与验证等方式，从以下几个方面保障了用户业务数据在 Internet 中的安全传输：
数据来源验证：接收方验证发送方身份是否合法。 数据加密：发送方对数据进行加密，以密文的形式在 Internet 上传送，接收方对接收的加密数据进行解密后处理或直接转发。 数据完整性：接收方对接收的数据进行验证，以判定报文是否被篡改。 抗重放：接收方拒绝旧的或重复的数据包，防止恶意用户通过重复发送捕获到的数据包所进行的攻击。

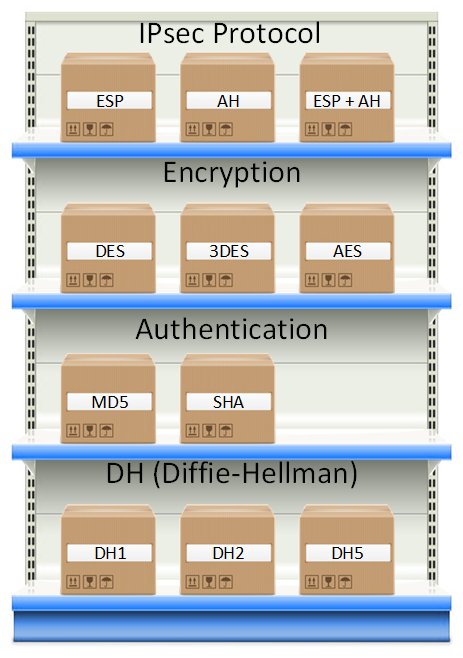

IPsec 框架通过 手工 配置或是 IKE 自动协商秘钥，在通过 AH | ESP 协议传输数据。
2. IKE (Internet Key Exchange)
IKE = ISAKMP + 密钥交换算法（如 DH）+ 身份认证机制
IKE v1 于1998年左右引入，并于2005年被 IKE v2 取代。
其流程主要分为两步
- 阶段一建立

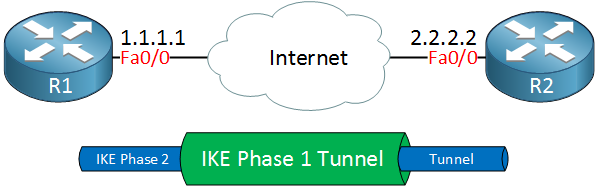

ISAKMP Tunnel(Internet Security Association and Key Management Protocol) 隧道。也称为 IKE 第一阶段隧道IKE Phase 1 Tunnel、IKE SA。 - 阶段二建立
IPsec Tunnel。也称为 IKE 第二阶段隧道IKE Phase 2 Tunnel。

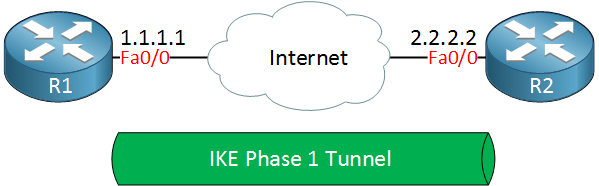

2.1. 阶段一
阶段一 （
IKE phaes one）用于交换秘钥（exchanging key）,为后续密钥协商建立一个安全信道。
Step 1 ：Negotiation
双方协商加密信息。
- 哈希
Hashing：SHA/MD5等 - 身份认证方式
Authentication：预共享密钥或数字证书 - DH 组
Diffie Hellman Group：确定 DH 交换的过程中使用的秘钥的强度 - 生命周期
Lifetime：默认 86400 秒 - 加密方式
Encryption：DES/3DES/AES等
Step 2 : DH Key Exchange
通过 DH 密钥交换协商出共享密钥。
Step 3 : Authentication
进行身份认证
- 预共享密钥（PSK），双方提前配置一个共享密码，认证时通过对关键数据进行 HMAC 验证。配置简单，但扩展性差
- 数字证书（RSA 签名），使用 X.509 数字证书和私钥对特定消息签名，对方用公钥验证，安全性更高
- 公钥加密（RSA 加密），对挑战进行加密，对方能解密即验证身份。IKEv 1 支持，IKEv 2 不推荐
- EAP（扩展认证协议），常用于远程拨号用户认证，例如 EAP-MSCHAPv 2，IKEv 2 支持
- DSS 签名，早期支持，但不常用了
最终，建立一个加密认证后的通道 ISAKMP Tunnel。

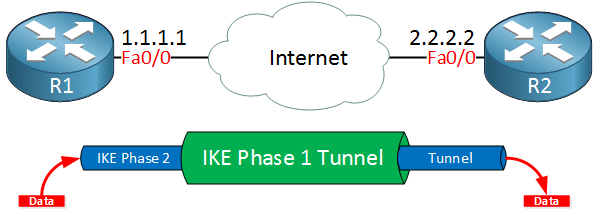

IKE 1 阶段隧道仅用于管理流量。我们使用此隧道作为一种安全的方法来建立名为 IPSEC 隧道的第二个隧道，以及诸如 Keepalives 的管理流量。

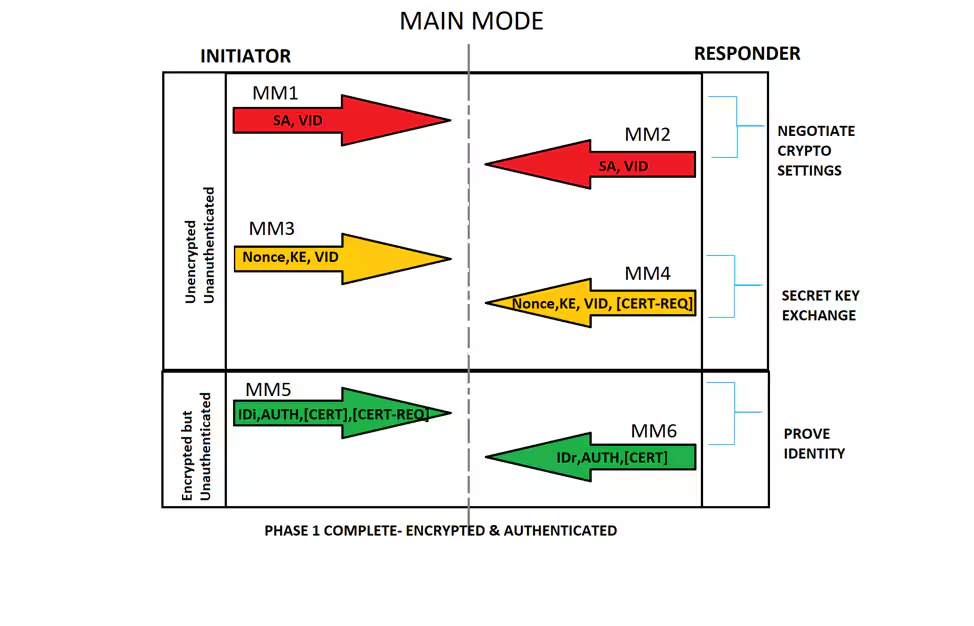

主模式 main mode

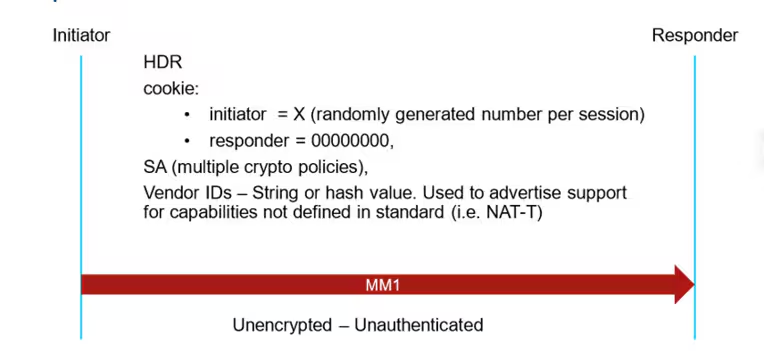

MM 1

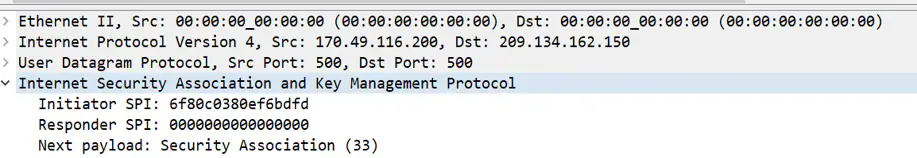

- 发起者（Initiator）发送第一个包，并使用随机的
SPI，responser 的SPI设置为0。 - 如果在此期间丢包则继续使用之前的
SPI，直至达到最大失败重传数。 - SPI 是一一对应的，如果在此期间发现有其他的 SPI 则说明有其他 Initiator 在协商。

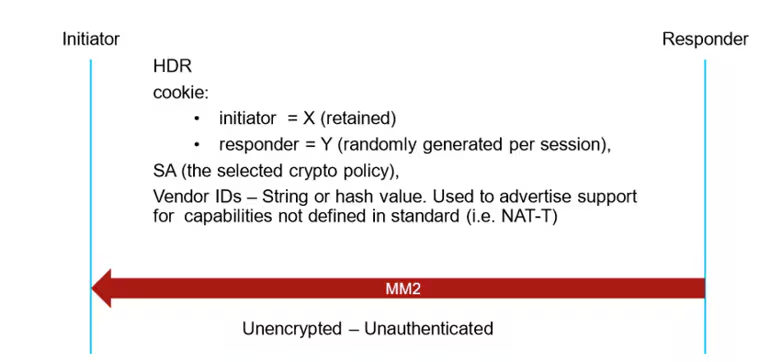

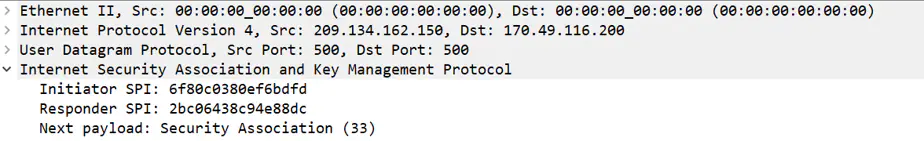

MM 2
- responser 发送与
MM1中相匹配的已选策略。 - responser SPI 设置为除 0 和 initiator SPI 外的随机值。
MM 3 和 4

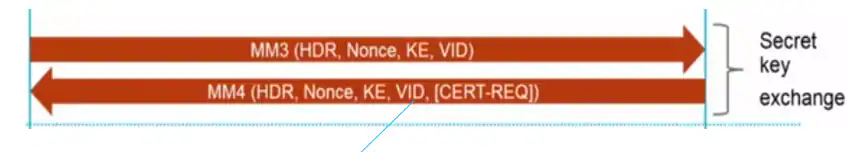

使用 DH 密码交换协议交换秘钥。

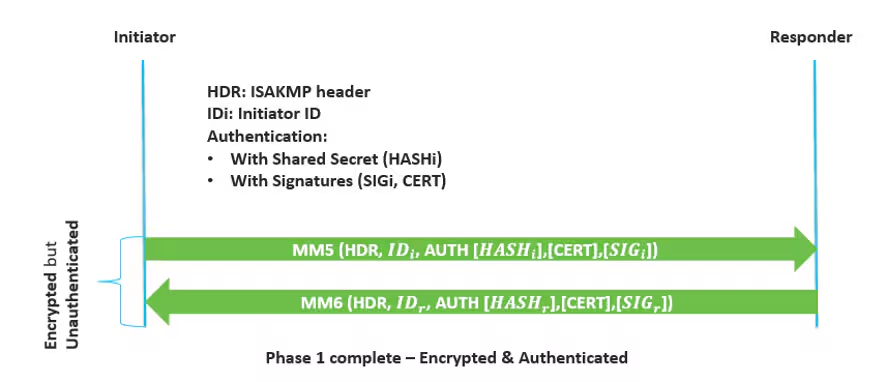

MM 5 和 6
消息开始加密，双方传输认证信息（通常包含证书、预共享密钥（PSK）或签名）。

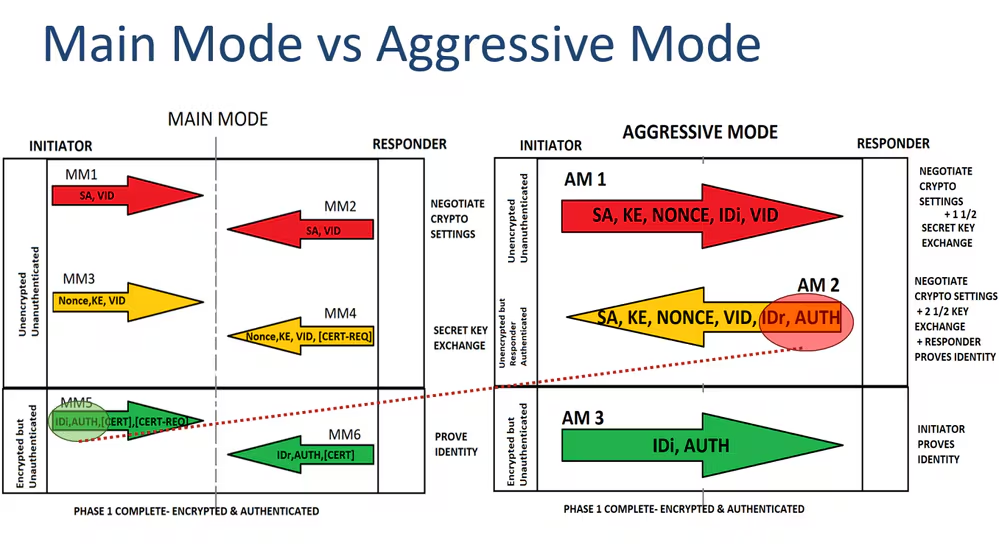

野蛮模式 Aggressive Mode
- AM 1 由 MM 1 和 MM 3 合成，并携带 initiator 的
身份信息。 - AM 2 由 MM 2、MM 4 和 MM 6 合成，此时并
没有加密传输 responser 的认证信息，这也是野蛮模式脆弱性的来源。 - AM 3 发送 initiator 的
身份认证信息。
2.2. 阶段二
phases two, 为 ESP 或 AH 准备实际的数据加密通道
- 双方用第一阶段的安全通道发送新的 SA 提议
- 选择 ESP/AH 的加密算法、认证算法等
- 使用第一阶段协商出的密钥，派生出新的密钥
- 完成 IPSec SA 的创建

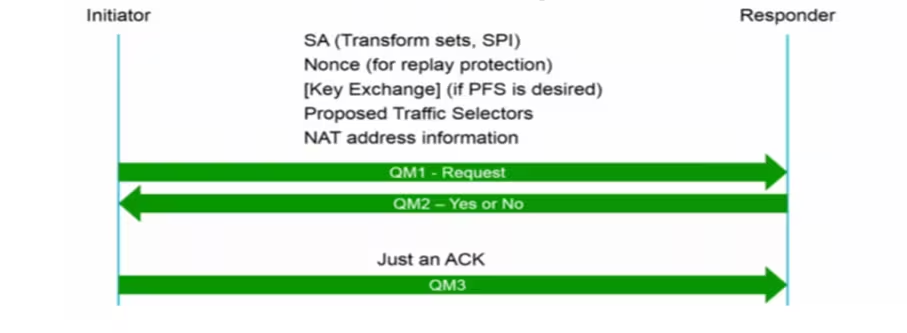

快速模式
快速模式协商共享的IPsec策略（IPSec policy），IPSEC安全算法(IPSec security algorithms)并管理IPSEC SA建立的密钥交换。
3. AH 协议（Authentication Header Protocol）
AH 仅用于身份认证，而不作数据加密。
| 字段名 | 长度 | 描述 |
|---|---|---|
| Next Header | 1 字节 | 指示下一层协议类型（如 TCP=6，UDP=17） |
| Payload Length | 1 字节 | AH 头的长度，以 4 个字节为单位，为了兼容 IPv 6 扩展头的格式规定还需减去 2 个单位（也就是 AH 头的 8个字节）。 |
| Reserved | 2 字节 | 保留，必须为 0 |
| SPI (Security Parameters Index) | 4 字节 | 表示用于这条连接的安全参数 |
| Sequence Number | 4 字节 | 防止重放攻击，每个包都要递增 +1 |
| Authentication Data | 可变 | 认证值（HMAC、SHA 1 等计算出来的摘要） |
AH 特性：
- 不兼容 NAT。因为 AH会对 IP 头做完整性保护，但 NAT 设备会改 IP 头（比如改源地址），导致校验失败。
- 计算 HMAC 时，涵盖了整个 IP 报文（包括 IP 头）但是要注意：
- IP 头中一些传输过程中会改变的字段（如 TTL、checksum）在计算认证时会被归零处理，以避免认证失败。
- Authentication Data 字段在计算时也被视为全 0，否则认证码无法一致。

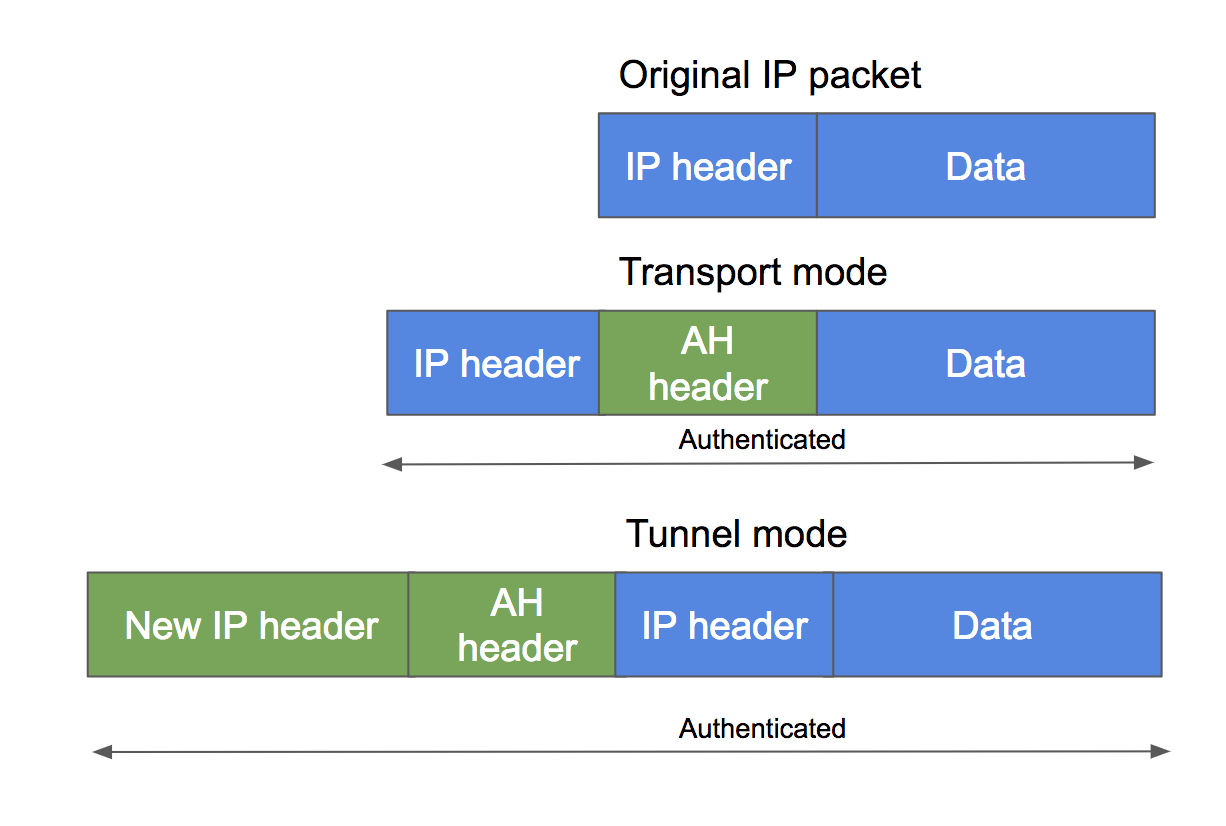

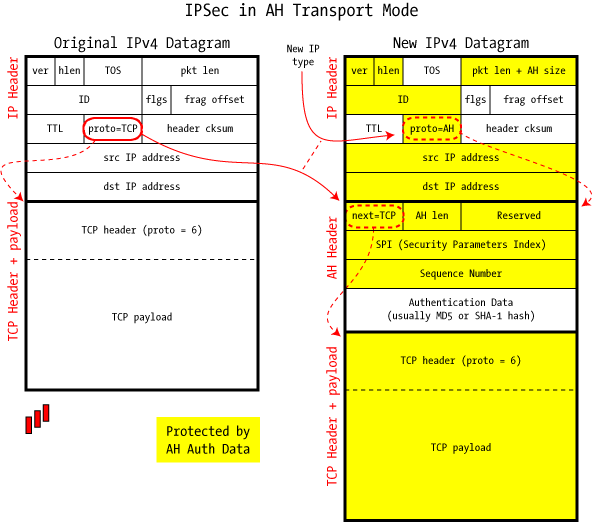

AH in Transport Mode
- 当数据包抵达目的地后，系统会验证其身份与完整性，验证通过后，
IPSec 模块会移除AH Header，并根据其中标记的Next Header字段将数据交由正确的上层处理程序。

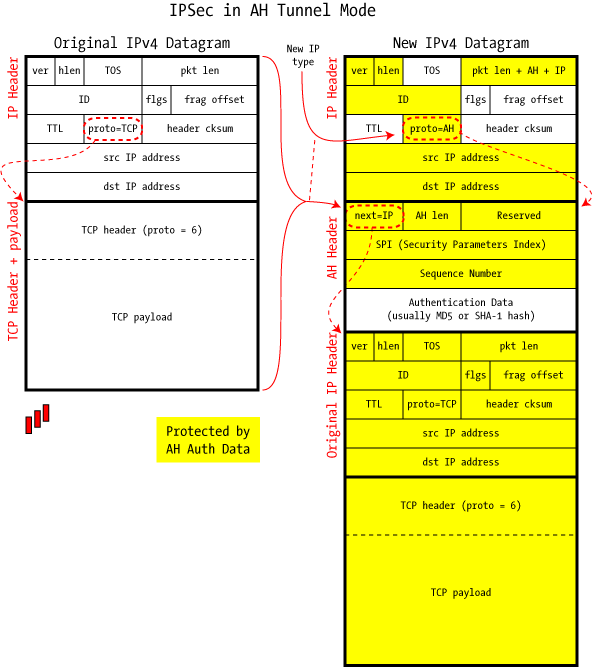

AH in Tunnel Mode
- 当数据包抵达目的地后，系统会验证其身份与完整性，验证通过后，
IPSec 模块会移除IP Header和AH Header，并根据其中标记的Next Header字段将数据交由正确的上层处理程序。
4. ESP 协议
ESP（Encapsulating Security Payload，封装安全载荷），用作数据加密，也可选择是否做完整性校验。
| 字段名 | 长度 | 描述 |
|---|---|---|
| SPI | 4字节 | 标识这个 IPsec 会话的安全参数，由 IKE 协商生成。 |
| Sequence Number | 4 字节 | 防止重放攻击，每个包都要递增 +1 |
| Encrypted Payload | 可变 | 原始的传输层数据（TCP/UDP/…） 或者原始 IP 数据包（隧道模式）。 可能包含填充（Padding）来对齐加密块。 |
| Pad Length | 1 字节 | 表示填充的字节数 |
| Next Header | 1 字节 | 指示上层协议类型 |
| Authentication Data（可选） | 可变 | MAC/HMAC 值，长度取决于算法 |
ESP 还可以选择提供身份验证，其 HMAC 与 AH 中的相同。但与 AH 不同的是，此身份验证仅适用于 ESP 标题和加密有效载荷，它虽不涵盖完整的 IP 数据包，但再在实质上却没有削弱身份验证的安全性。

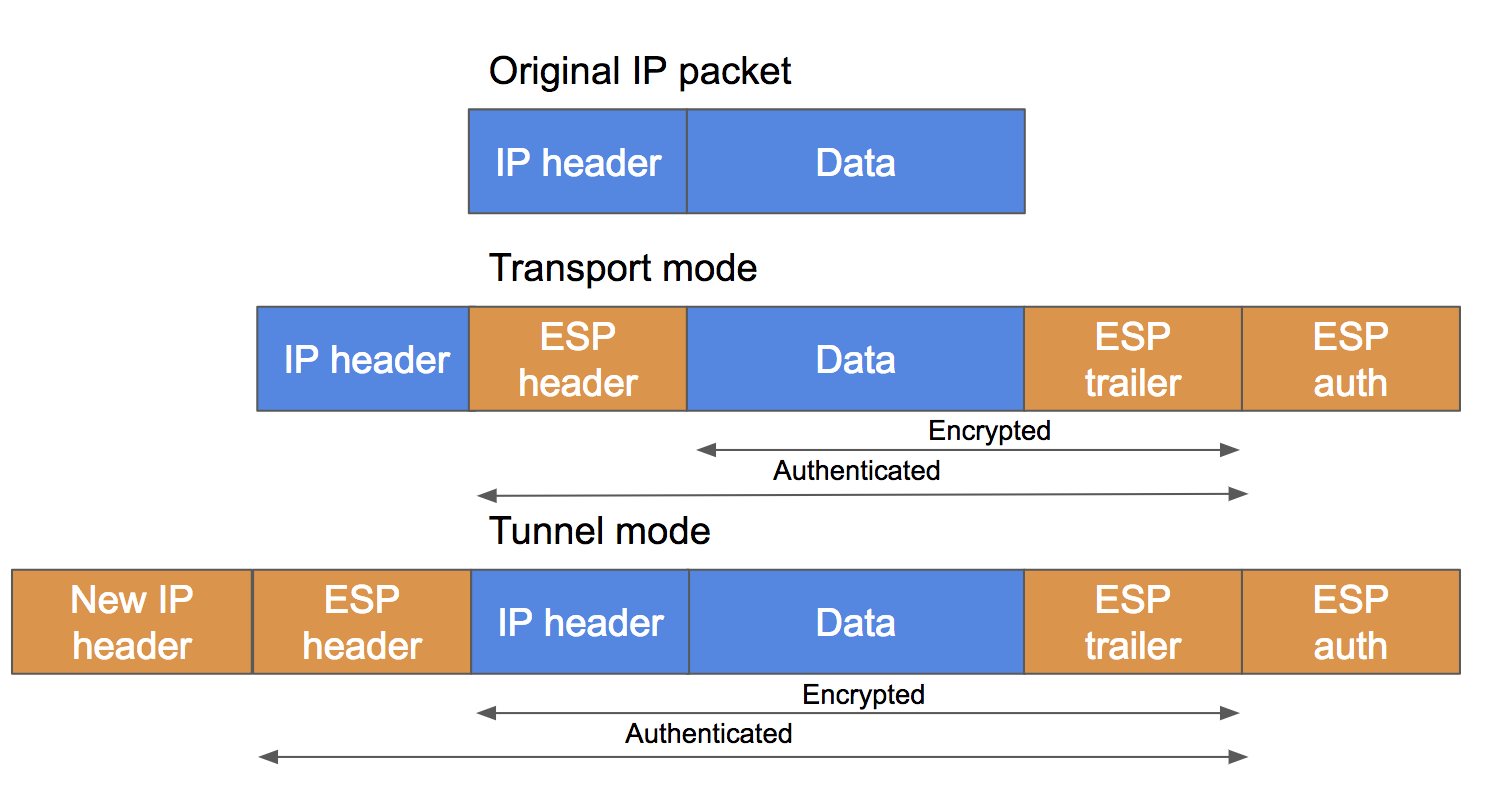

ESP in Transport Mode
与 AH 的传输模式类似。
ESP in Tunnel Mode
与 AH 的隧道模式类似。
5. AH-ESP
单独的 AH 在现实中已经很少应用了，更别说 AH+ESP 了。原因如下：
- 功能重叠，ESP 也带有完整性以及身份认证功能。
- 成本的增加，
带宽的开销以及设备处理其的性能开销。 - AH 不兼容 NAT。
但在理论其仍可使用，传输模式以及隧道模式，包结构仍类似单独的 AH 或 ESP 的传输模式以及隧道模式。
6. 连接建立后的通信流程
名词解释
- SA（Security Association，安全关联），描述一条安全通信通道的“合同”或“规则集合”，规定双方通信时要用的安全参数
- SPI（Security Parameter Index，安全参数索引），是 SA 的唯一 ID（加上目的 IP、协议号，才能唯一定位），接收端根据 SPI 知道应该去哪个 SA（在 SAD 中查找）来解密和验证。
- SAD（Security Association Database，安全关联数据库），存储当前已经建立的 SA 的“运行时数据库”。
- SPD（Security Policy Database，安全策略数据库），存放安全策略的规则表，决定“对某个数据流做什么处理”。

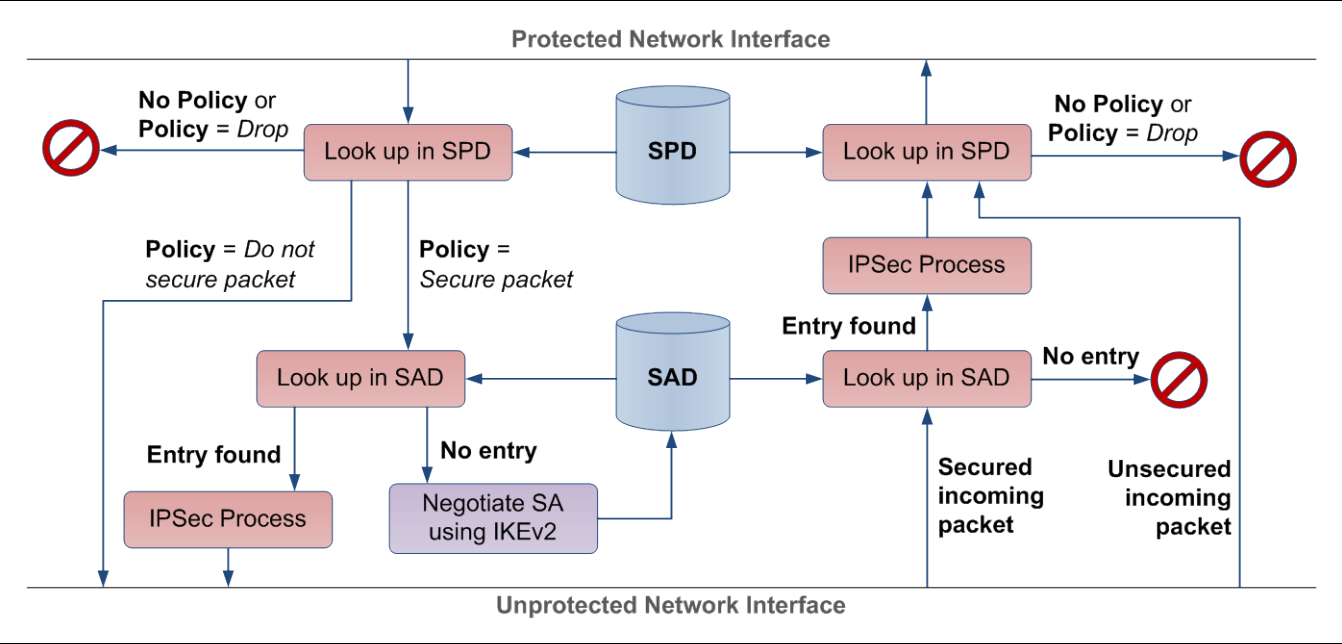

IPsec 工作原理：
SPD 结构如下：
| 序号 | 源地址 | 目的地址 | 协议 | 源端口 | 目的端口 | 操作类型 | 关联 SA 标识 | 备注 |
|---|---|---|---|---|---|---|---|---|
| 1 | 192.168.1.0/24 | 10.0.0.0/24 | TCP | any | 80 | Protect (ESP) | SPI=0x12345678 | HTTP 流量加密传输 |
| 2 | 0.0.0.0/0 | 0.0.0.0/0 | ICMP | any | any | Bypass | - | ICMP 流量不加密 |
| 3 | 10.0.0.10 | 192.168.1.10 | UDP | 500 | 500 | Protect (AH) | SPI=0x87654321 | IKE 协议数据包处理 |
| 4 | any | any | any | any | any | Discard | - | 其它流量拒绝 |
SAD 结构如下：
| SPI | 目的地址 | 协议 | 加密算法 | 认证算法 | 加密密钥 | 认证密钥 | 生效时间 | 过期时间 |
|---|---|---|---|---|---|---|---|---|
| 0x12345678 | 10.0.0.1 | ESP | AES-CBC-128 | HMAC-SHA 256 | 0xA1B2C3… | 0x112233… | 2025-08-01 12:00:00 | 2025-08-15 12:00:00 |
| 0x87654321 | 192.168.1.1 | AH | None | HMAC-SHA 1 | (无) | 0x556677… | 2025-08-01 12:00:00 | 2025-08-15 12:00:00 |
7. IPSec Q&A
为什么需要 IKE，而不能直接调用 ISAKMP、DH 等
如下为 IKE 中使用的各组件的作用及缺陷：
| 组件 | 作用 |
|---|---|
| ISAKMP | 是一种通用框架协议，用于协商、建立、修改和删除安全关联（SA），但不定义加密或认证算法。仅是个类似空盒子的框架。 |
| DH 密钥交换 | 一种算法，用于安全地协商出共享密钥，但它不具备身份认证能力，易受中间人攻击。 |
| 身份认证机制 | 验证对方是谁（PSK、证书、EAP 等），但它需要配合具体流程和消息格式才好用。 |
由此可见
- ISAKMP 是“架子”，但没有加密和身份认证
- DH 能产生密钥，但无法验证是谁在和你通信
- 身份认证解决“你是谁”，但得和密钥配合才能安全通信
IKE 协商相较手动配置的优势
- 通过IKE 协商出来的 IPsec 通道，会使用 DH 交换出来的主密钥去生成派生秘钥，用这个派生秘钥来进行 SA 的加密。因此 IKE 可以
周期性生成主密钥，主密钥再生成临时秘钥（SA/session key）, 即使主密钥泄露，攻击面也有限（前向安全）。 - IKE 自动协商时会生成临时密钥并包含防重放计数器。手动协商本身不生成任何序列号或计数器。
- 手动易配置错误，且难以应对大型网络。
为什么 IKE协商时可以直接发送 DH 公钥，而不用交换 p，g?
在 main mode 和 aggressive mode 里 p 和 g 都是写死在协议里的固定值，不需要通信双方再去协商，只需选择不同的 DH Group 即可直接使用不同长度的 p 和 g 以及不同的算法（整数域和椭圆曲线），组数越大越安全，相应的计算成本也会提升。
为什么不在原有协商好的的 IKE SA 基础进行通信呢，为什么要另外协商一个 IPSec sa?
IKE 特性：
- 本质为了协商而用，包含复杂的握手、认证、协商信息，每条消息都需要很多协商字段、加密签名和状态维护。
- 消息头部比较大，报文格式复杂，导致每次发送的控制消息包头占比高。
- 运行在用户空间（UDP 500端口），IPsec 则是内核层（或硬件层）直接处理的协议。
因此如果用 IKE SA 直接传输数据，会导致数据包中大量冗余协商字段，浪费带宽，效率低下。
8. Ref
ZWIR45xx Application Note - Security Using IPsec and IKEv 2 in 6 LoWPANs
P4-IPsec: Site-to-Site and Host-to-Site VPN with IPsec in P4-Based SDN
部分信息可能已经过时
